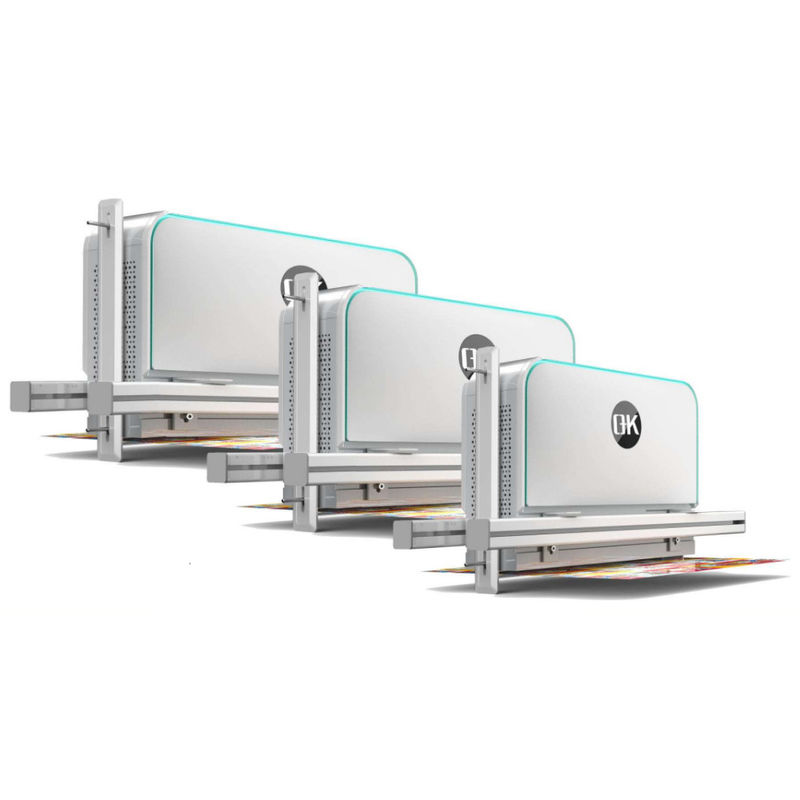

نظام التفتيش البصري عبر الإنترنت OK-4000

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: PRINTYOUNG
إصدار الشهادات: CE
رقم الموديل: موافق 4000
Minimum Order Quantity: 1 Set
الأسعار: US 10000 Set
تفاصيل التغليف: تعتمد عبوة مقاومة للرطوبة والصدمات وهي مناسبة للنقل البري لمسافات طويلة وأنواع مختلفة من الظروف الجو
وقت التسليم: 30 يوما
شروط الدفع: L/C، T/T
القدرة على العرض: 30 مجموعة / مجموعات شهريا
الدقة الأفقية: 0.15 ملم دقة رأسية: 0.15 ملم
عرض الكشف: 10 مم ~ 1500 ملم السرعة القصوى: 450 م / دقيقة
دقة الكشف عن عيب النقطة: منطقة العيب> 0.2 مم مربع دقة الكشف عن الخط: منطقة العيب> 0.1 * 5 مم

نظام التفتيش البصري عبر الإنترنت OK-4000 0
نظام التفتيش البصري عبر الإنترنت OK-4000

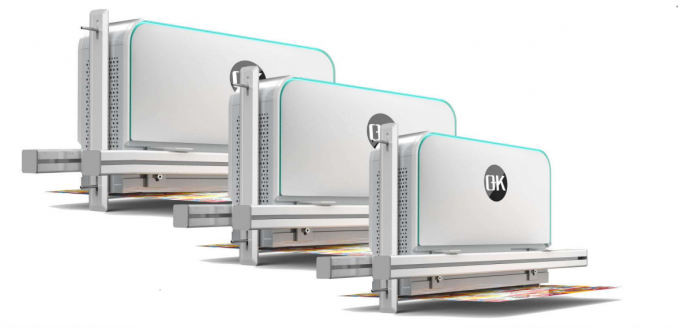

نظام التفتيش البصري عبر الإنترنت OK-4000 1
الخصائص

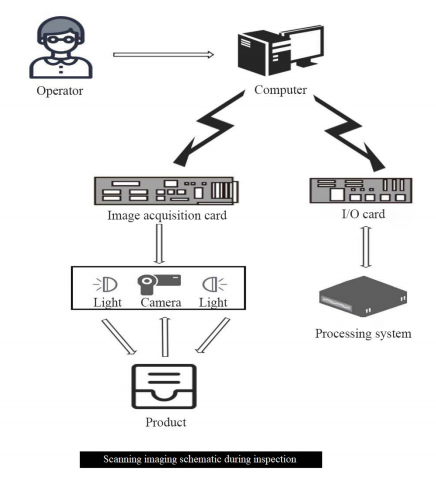

نظام التفتيش البصري عبر الإنترنت هو نظام فحص عالي السرعة للجودة لأعراض سطح الطباعة. وهو يعتمد على تكنولوجيا الرؤية الآلية لتحقيق فحص 100% للمنتجات.المبدأ هو استخدام كاميرا مسح خط عالية السرعة لمسح الكائن المفحص للحصول على صورة للسطح المطبوع للمنتجوالتي يتم تحويلها إلى بيانات لون ثنائية الأبعاد بواسطة بطاقة اكتساب الصورة وإرسالها إلى الكمبيوتر الصناعي للمعالجة في الوقت الحقيقي.يتم عرض الصورة مباشرة على واجهة الإنسان والآلة للإشارة إلى المشغلمن ناحية أخرى، يستخدم المعالج لتحديد وتحليل الصورة التي تم جمعها، ومن ثم تحميل النتيجة إلى نظام التحكم لموظفي فحص الجودة لمعالجة.
إدخال نظام تفتيش للعيوب بنسبة 100%،من مراقبة كاملة الإطار،إلى عدم وجود الكشف القياسي + الكشف عن إفراز النفايات،إلى الكشف بدقة عالية عن كامل الإطار + نظام سير العمل.بمساعدة تصميم وحداتيمكن للعملاء تحقيق جميع متطلباتهم على مجموعة من الأنظمة من خلال وحدات اختيارية.يستخدم النظام مصدر ضوء محدب خاص لتحسين التباين بين الملصق الشفاف والورق الداخليسواء كانت ورقة الدعم شفافة أو غير شفافة، أو حتى بيضاء، يمكن للنظام إكمال الكشف.يمكن أن تدرك الكشف عن جميع تقريبا العلامات الشفافة لعدم وجود معيار والنفايات القذرة.بالنسبة للسمات الفارغة،لدى النظام ميزة مطلقة.يمكن للنظام التبديل بحرية بين مصدر الضوء العادي ومصدر الضوء المخطط.
سرعة اكتساب الصورة: 30 إطار في الثانية، الكشف في الوقت الحقيقي من الإطار الكامل.
سرعة التفتيش القصوى:150m/min-500m/min (اختر حسب نموذج النظام).
الحد الأقصى لعرض التفتيش:180mm-1100mm (اختيار حسب نموذج النظام).
100% مراقبة كاملة الصورة: تغطي إعدادات صندوق السيارة وعملية الإنتاج بأكملها.
جودة الصورة عالية الدقة:بناء على كاميرا عالية الدقة
تثبيت الصورة:بمساعدة الصور في الوقت الحقيقي،يتم مزامنة الصور تلقائيًا ولا يتأثر بتباطؤ الكشف التلقائي مع العلامات الشفافة.
لا يضر بصحة المشغلين ويقلل من التعب:استخدام مصادر ضوئية LED بدلاً من مصابيح الشعاع ، والضوء أكثر ليونة ومتساوية.
إعداد مهمة سريع وسهل
عمل موثوق ومستقر
المعلمات التقنية
نظام التفتيش البصري عبر الإنترنت OK-4000
القرار الأفقي
0.15 ملم
الدقة العمودية
0.15 ملم
عرض الكشف
10 ملم ~ 1500 ملم
سرعة قصوى
450 متر/دقيقة
دقة الكشف عن العيوب في النقطة
مساحة العيب > 0.2 ملم^2
دقة الكشف عن الشريط
مساحة العيب > 0.1 * 5 ملم
دقة الكشف عن التسجيل
أفقي > 0.15 ملم ، عمودي > 0.25 ملم
ملاحظة:تتعلق دقة الكشف الرأسي بسرعة الكشف القصوى، ويمكن أن يصل الحد الأدنى للدقة الرأسي إلى 0.05mm.الحد الأقصى للسرعة المصممة 450 / min يشير إلى الحد الأقصى للسرعة التي يمكن تحقيقها عند دقة 0.15ملم
التكوين
البند
التكوين
برنامج التفتيش
نظام التفتيش البصري عبر الإنترنت
الأجهزة الأساسية
• كاميرا CMOS عالية السرعة / الدقة
• بطاقة الحصول على الصور عالية السرعة
•مصمّم عالي الدقة
• عدسة عالية الدقة
• مصدر ضوء مشرق (مع مصدر طاقة)
•أجهزة الكمبيوتر الصناعية عالية السرعة (بما في ذلك وحدة المعالجة المركزية،الذاكرة،أجهزة اللوحة المدمجة،الشاشة،مفاتيح اللوحة والفأر)
الملحقات
•خزانة التحكم (بما في ذلك مفتاح الهواء المدمج، وتبديل مصدر الطاقة، وSSR، رلاي، ومروحة التبريد، الخ)
• مصباح الإنذار والزجاجة
• دعامة تركيب الكاميرا، غطاء الحماية ومروحة التبريد
•كابل الدعم (كابل الكاميرا، سلك التيار) والشاشة/الختم

المجموعة الكاملة OK4000-4K/8K تشمل أجزاء أدناه

1كاميرا المسح الحراري - حسنا 8000 ((4/8K دقة)
2. بطاقة الإمساك - OR-X4C0-XPD00
3العدسات (بما في ذلك حلقة الاتصال، حلقة التكيف، الخ) -- Apo-Componon 2.8/40
4. سلك بيانات الكاميرا-MVC-1-1-7M
5مصدر ضوء القبة
6محول مصدر الضوء (بما في ذلك كابل البيانات، كابل التيار)
7.المشفّر--R58S10-9C10M5-24L-5000
8شريط القابض ((220 فولت)
9زر (معدن)
10. الشاشة ((بما في ذلك الأسلاك-243V5QSB)
11لوحة مفاتيح (K120 USB)
12الفأر ((M170 سلك)
13-سلاسل الطاقة
14مفتاح الطاقة - NES-100-24
15ضوء التحذير ((24 فولت)
16.صندوق التحكم--TF-A610H-B250MD3V-8700K-16G+128G

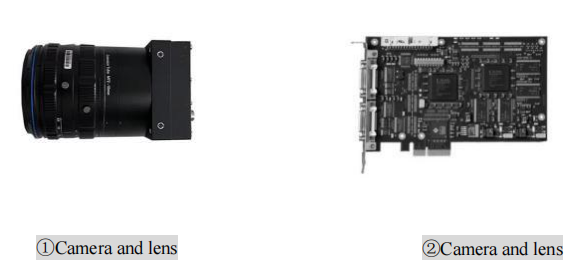

نظام التفتيش البصري عبر الإنترنت OK-4000 2

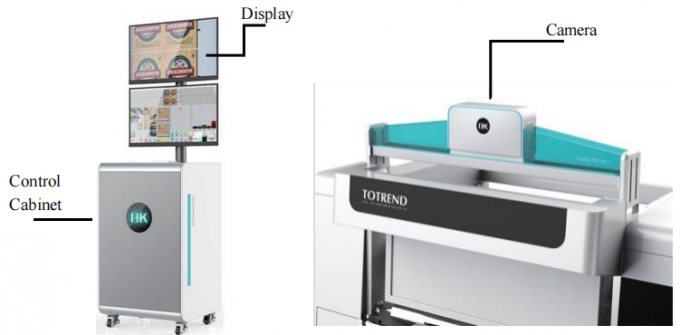

نظام التفتيش البصري عبر الإنترنت OK-4000 3
كاميرا مسح خط OK4000 لمراقبة الطباعة
يستخدم الكمبيوتر الصناعي معالج ذو ثمانية نواة 64 بت، وهو أسرع
استخدام عدسة عالية الوضوح غير مشوهة
‬تبني مصدر ضوء متكامل، سهل التثبيت
بطاقة الاستحواذ الثنائية السريعة المستوردة
نظام التفتيش البصري عبر الإنترنت OK-4000 4

مزايا نظام التفتيش البصري عبر الإنترنت

1.بدلاً من فحص الجودة اليدوي، تحسين فعالية الإنتاج بشكل كبير؛
2نظام الكشف لديه قدرة عالية على المعالجة، مما يحسن سرعة الطباعة ودقة الكشف.
3تطبق على نطاق واسع في تغليف الأغذية، وتغليف الأدوية، ورق الجدران، وتسميات السجائر، ورق الألومنيوم ومجالات أخرى.
4.انظر إلى العيوب الرئيسية مثل أسلاك السكين، والطباعة المفرطة، والحفر، والمواد الأجنبية، والثقوب، وسحب الحبر، والبقع، والتجاعيد على سطح الطباعة.
5واجهة سهلة الاستخدام ووظائف المنتج الغنية، والتي هي مريحة للمستخدمين لاستخدامها وإدارتها؛
6تحسين جودة المنتج،يقلل من تكاليف الإنتاج للشركات.
نظام التفتيش البصري عبر الإنترنت OK-4000 5
نظام التفتيش البصري عبر الإنترنت OK-4000 6
نظام التفتيش البصري عبر الإنترنت OK-4000 7
نظام التفتيش البصري عبر الإنترنت OK-4000 8
نظام التفتيش البصري عبر الإنترنت OK-4000 9
نظام التفتيش البصري عبر الإنترنت OK-4000 10
نظام التفتيش البصري عبر الإنترنت OK-4000 11
